Die Trainingsuhr verfügt in der Standardversion über ein stabiles Metallgehäuse in der Farbe Weiß (RAL 9016). Das Gehäuse besitzt die Schutzart IP (EN 60 529). Gegen Aufpreis ist das Uhrengehäuse auch in der Farbe Silbergrau-Metallic (Weißaluminium RAL 9006) oder in einer anderen Farbe nach Ihrem Wunsch lieferbar. Ebenfalls gegen Aufpreis ist die Uhr wahlweise auch mit Edelstahlgehäuse V4A (1.4571 X6CrNiMoTi 17-12-2) mattgeschliffen erhältlich. Die Zeit nimmt jeder Schwimmer selbst. Das 4-farbige Zeigerkreuz zeigt die abgelaufene Zeit, eine Umdrehung entspricht 60 Sekunden. Diese Edelstahlversion ist sowohl Salzwasser- als auch chlorbeständig.
Zifferblatt:
- Gut ablesbares Metallziffernblatt (Lesbarkeit: mind. 30 m)
- Weiß lackiert
- Mit rot-schwarzer Sekundeneinteilung und schwarzen Zahlen

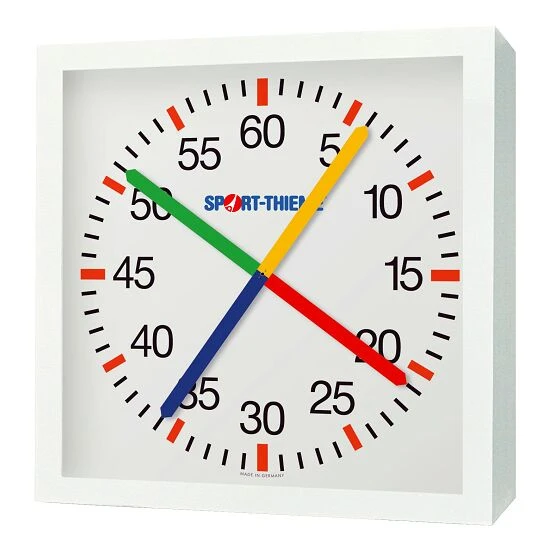

Zeiger:
- 4-farbiges Zeigerkreuz
- Sekündliche Fortschaltung (springend)
Frontglas:
- Unzerbrechliches Kunststoffglas aus MakrolonEin transparenter Kunststoff, der zur Gruppe der synthetischen Polymere gehört. Makrolon zeichnet sich durch eine hohe Schlagzähigkeit aus und bietet eine gute Kratz- und Abriebfestigkeit. Es ist elastisch, nahezu unzerbrechlich und beständig gegenüber Wasser, vielen Mineralsäuren, sowie Ölen und Fetten. (Polycarbonat)
Lieferbare Ausführungen:
Batteriebetrieb 1,5 V mit Tragegriff
2x 1,5 V Alkaline, Monozelle/LR 20, Lieferung inkl. Batterien. Transportabel, mit Standfüßen, somit geeignet für den mobilen/ortsunabhängigen Einsatz. Ein-/Ausschalter auf der Rückseite. Aufstellung am Beckenrand (2 drehbare Streben sorgen für sicheren Stand) oder Wandaufhängung.
Netzbetrieb 230 V AC, nur zur Wandaufhängung

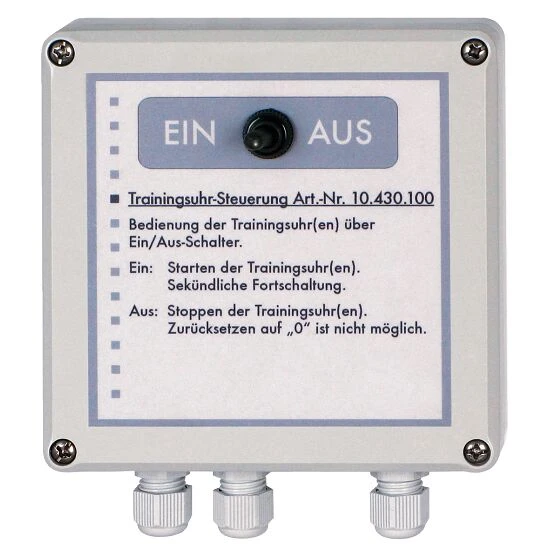

Empfohlen bei Dauerbetrieb und/oder wenn ein fester Montageort gewünscht ist. Nur für Wandaufhängung und Stromversorgung mittels Festanschluss. Impulsgesteuert 24 V zum (Fest-)Anschluss an eine zentrale Steuerung. Empfohlen für zeitsynchronen Parallelbetrieb von 2 Trainingsuhren (feste Montageorte). Zum Betrieb ist eine Steuerung erforderlich. Lieferung auf Anfrage möglich. Empfohlen für zeitsynchronen Parallelbetrieb von 2 Trainingsuhren (feste Montageorte). Lieferung inkl. aushebelsicherer 2-Punkt-Befestigung.
Die bestellten Trainingsuhren haben einen eingebauten Quartz deren Ganggenauigkeit untereinander abweicht. Die beiden Trainingsuhren werden im Betrieb nicht immer die gleiche Zeigerstellung haben. Sollten beide Trainingsuhren am gleichen Schwimmbecken montiert werden, empfehlen wir die Ausführung als Nebenuhr zum Anschluss an eine separate Steuerung, damit beide Trainingsuhren immer synchron zueinander laufen! Sehen Sie sich dazu bitte das als PDF angehängte Produktdatenblatt der Typreihe 430 an.
Kaufen Sie sich jetzt die strapazierfähige Quarzuhr für Ihr Schwimmtraining – die Trainingsuhr mit Sekundenkreuz.
| Ausführung | Feuchtraum geeignet |
|---|---|
| Einsatzgebiet | Indoor, Outdoor |
| Material Gehäuse | Metall |
| Material Frontscheibe | MakrolonEin transparenter Kunststoff, der zur Gruppe der synthetischen Polymere gehört. Makrolon zeichnet sich durch eine hohe Schlagzähigkeit aus und bietet eine gute Kratz- und Abriebfestigkeit. Es ist elastisch, nahezu unzerbrechlich und beständig gegenüber Wasser, vielen Mineralsäuren, sowie Ölen und Fetten. (Polycarbonat) |
| Ausstattung | Quarzuhr |
| Ziffernblatt | Arabische Zahlen |
| Sichtweite | Bis 30 m |
| Stromquelle | Batteriebetrieb |
| Maße | 60x60x12 cm |
| Gewicht | 11 kg |
| Farbe | Weiß |
| Ausführung | Feuchtraum geeignet |
|---|---|
| Einsatzgebiet | Indoor |
| Material Gehäuse | Metall |
| Material Frontscheibe | MakrolonEin transparenter Kunststoff, der zur Gruppe der synthetischen Polymere gehört. Makrolon zeichnet sich durch eine hohe Schlagzähigkeit aus und bietet eine gute Kratz- und Abriebfestigkeit. Es ist elastisch, nahezu unzerbrechlich und beständig gegenüber Wasser, vielen Mineralsäuren, sowie Ölen und Fetten. (Polycarbonat) |
| Ausstattung | Quarzuhr |
| Ziffernblatt | Arabische Zahlen |
| Sichtweite | Bis 30 m |
| Stromquelle | Netzbetrieb |
| Maße | 60x60x12 cm |
| Gewicht | 11 kg |
| Farbe | Weiß |
